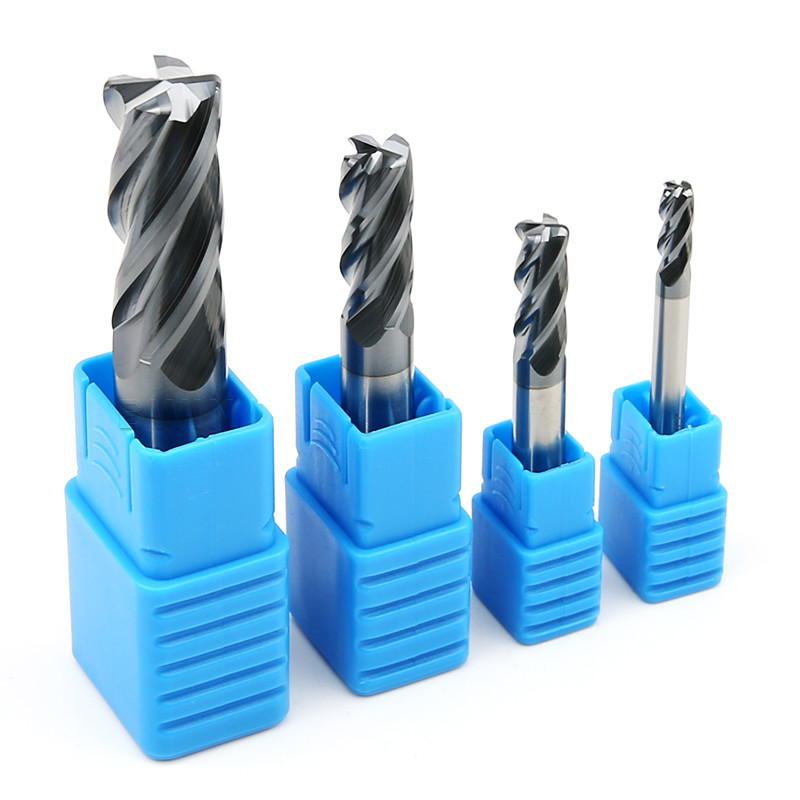

Fresa de extremo de carburo de buena rigidez Fresa de extremo de redondeo de esquina recubierta de CVD
Datos del producto:
| Lugar de origen: | Porcelana |
| Nombre de la marca: | BWIN |
| Número de modelo: | Φ6R1.0*15*d6*50L |
Pago y Envío Términos:
| Cantidad de orden mínima: | 20pcs |
|---|---|
| Precio: | Negotiable |
| Detalles de empaquetado: | Caja de plástico |
| Tiempo de entrega: | 7 días laborables |
| Condiciones de pago: | T/T, Unión Occidental |
| Capacidad de la fuente: | 1-10000 piezas 7 días |
|
Información detallada |
|||
| Nombre de producto: | Fresa de extremo de carburo CNC HRC45 4F | Modelo: | Radio de la esquina Endmill de Φ4R1.0*10*d4*50L HRC45 |
|---|---|---|---|
| Material: | Fresa de carburo de tungsteno | Objeto: | Acero al Carbono Medio |
| Uso: | el moler | Capa: | AlTiN |
| HRC: | HRC45 | Característica: | Buena rigidez |
| Uso: | El trabajar a máquina del CNC | Paquete: | 1pcs/box |
| Alta luz: | Fresa de extremo de carburo de buena rigidez,Fresa de extremo redondeada de esquina recubierta de CVD,Fresa de extremo de carburo recubierta de CVD |
||
Descripción de producto
El CVD plano de la fresa del molino de extremo del carburo del CNC 2F Endmill HRC45 cubrió 1.5m m 6m m
Característica:
- partículas finas cero del μ M Extremely del punto cuatro
- Capa nuevamente actualizada de Balchas
- Diseño del diámetro de base y tratamiento grandes del temple
- El diseño de dos filos de la correa aumenta cortar rigidez
- El ángulo espiral de 45 ° será cortado suavemente sin la acumulación del microprocesador
Descripción:
- Se adopta la materia prima micro importada del acero de tungsteno de la partícula, y el cuchillo redondo de la nariz del carburo tiene una resistencia y fuerza más altas de desgaste, que amplía la vida de servicio de la herramienta; La capa nuevamente actualizada de Balchas puede realizar directamente trabajar a máquina áspero para multar trabajar a máquina de materiales sometidos a un tratamiento térmico debajo del ° 45, para reducir tiempos del cambio de la herramienta y para mejorar el proceso de eficacia; El equipo de la estabilización, el tipo de espray importados para aumentar la resistencia a la corrosión y la resistencia de desgaste de la herramienta, de modo que el filo esté libre de rebabas y del corte es lisos; El diseño de dos filos de la banda aumenta la rigidez del filo y quita con eficacia las rebabas; ángulo espiral de 45 °, corte liso sin la acumulación del microprocesador; El diseño grande del diámetro de base aumenta rigidez y resistencia sísmica.
Parámetros que muelen:
| Molino de extremo del carburo HRC45 |
Longitud de la herramienta | fz&v | |||||
| Cortocircuito |
1 |
||||||
| Long1 | 0,9 | ||||||
| Overlength | 0,8 | ||||||
| Especialidad | 0,6 | ||||||
| Tipo | Material |
Fuerza ² de N/mm
Dureza HRC |
Enfriamiento | ||||
| Aire |
Corte seco |
Lubricante del líquido | |||||
| P | Pi |
P1.1 |
Acero estructural no aliado, cortando libremente el acero estructural, el acero carburado y el acero apagado y moderado | <700> | √ | √ | √ |
| P1.2 | acero apagado y moderado | <1200> | √ | √ | √ | ||
| P2 | P2.1 | Alloyed nitrided el acero de acero y apagado y moderado de acero, carburado | <900> | √ | √ | √ | |
| P2.2 | Acero de herramienta, llevando el acero, el acero de la primavera y el acero de alta velocidad | <1400> | √ | √ | |||
| P3 | P3.1 | Acero de herramienta, llevando el acero, el acero de la primavera y el acero de alta velocidad | <900> | √ | √ | √ | |
| P3.2 | Acero de herramienta, llevando el acero, el acero de la primavera y el acero de alta velocidad | <1500> | √ | √ | |||
 |
Sloting | |||||||||||
| Vc (m/min) |
fz (mm/Tooth) | |||||||||||
| Diámetro | ||||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
| 112 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 92 | 0,01 | 0,017 | 0,025 | 0,032 | 0,038 | 0,045 | 0,056 | 0,065 | ||||
| 100 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 72 | 0,009 | 0,015 | 0,022 | 0,028 | 0,034 | 0,04 | 0,05 | 0,058 | ||||
| 64 | 0,01 | 0,018 | 0,025 | 0,032 | 0,039 | 0,045 | 0,057 | 0,066 | ||||
| 56 | 0,009 | 0,016 | 0,023 | 0,029 | 0,036 | 0,041 | 0,052 | 0,06 | ||||
|
Desbaste | |||||||||||
| Vc (m/min) |
fz (mm/Tooth) | |||||||||||
| Diámetro | ||||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
| 228 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 208 | 0,017 | 0,029 | 0,042 | 0,054 | 0,065 | 0,071 | 0,095 | 0,11 | ||||
| 184 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 144 | 0,015 | 0,026 | 0,037 | 0,048 | 0,058 | 0,068 | 0,085 | 0,098 | ||||
| 132 | 0,017 | 0,03 | 0,042 | 0,054 | 0,066 | 0,077 | 0,096 | 0,112 | ||||
| 112 | 0,015 | 0,027 | 0,039 | 0,05 | 0,060 | 0,07 | 0,088 | 0,102 | ||||
|
Final | ||||||||||
| Vc m/min |
fz (mm/Tooth) | ||||||||||
| Diámetro | |||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||
| 332 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 272 | 0,026 | 0,046 | 0,066 | 0,085 | 0,103 | 0,12 | 0,135 | 0,15 | 0,162 | 0,173 | |
| 304 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 212 | 0,023 | 0,041 | 0,059 | 0,076 | 0,092 | 0,107 | 0,121 | 0,134 | 0,145 | 0,155 | |
| 196 | 0,027 | 0,047 | 0,067 | 0,086 | 0,104 | 0,122 | 0,137 | 0,152 | 0,165 | 0,177 | |
| 168 | 0,024 | 0,043 | 0,061 | 0,079 | 0,095 | 0,111 | 0,125 | 0,139 | 0,150 | 0,161 | |
- Si el molino de extremo siguiente del carburo no puede cumplir sus requisitos, apoyamos al OEM modificamos la producción para requisitos particulares. El diámetro 0.2m m a 25m m, de la longitud total de 50m m a 200m m, de 4F, de 5F, de 6F, de 8F y del logotipo se puede modificar para requisitos particulares, incluyendo la fresa de extremo del tamaño de la pulgada. Éntrenos en contacto con por favor para seleccionar o para modificar el molino de extremo para requisitos particulares no estándar del carburo según sus necesidades.
| Especificación | Diámetro de la flauta (D) | Ángulo de R | Longitud de la flauta (c) | Diámetro de la caña (D) | Largura total (L) |
| Φ3R0.5*8*d3*50L | 3 | 0,5 | 8 | 3 | 50 |
| Φ3R1.0*8*d3*50L | 3 | 1,0 | 8 | 3 | 50 |
| Φ2R0.5*5*d4*50L | 2 | 0,5 | 5 | 2 | 50 |
| Φ3R0.5*8*d4*50L | 3 | 0,5 | 8 | 3 | 50 |
| Φ4R0.5*10*d4*50L | 4 | 0,5 | 10 | 4 | 50 |
| Φ3R1.0*8*d4*50L | 3 | 1,0 | 8 | 3 | 50 |
| Φ4R1.0*10*d4*50L | 4 | 1,0 | 10 | 4 | 50 |
| Φ5R0.5*13*d5*50L | 5 | 0,5 | 13 | 5 | 50 |
| Φ5R1.0*25*d5*100L | 5 | 1,0 | 25 | 5 | 100 |
| Φ6R0.5*15*d6*50L | 6 | 0,5 | 15 | 6 | 50 |
| Φ8R0.5*20*d8*60L | 8 | 0,5 | 20 | 8 | 60 |
| Φ8R1.0*28*d8*75L | 8 | 1,0 | 28 | 8 | 75 |
| Φ8R2.0*20*d8*60L | 8 | 2,0 | 20 | 8 | 60 |
| Φ8R3.0*20*d8*60L | 8 | 3,0 | 20 | 8 | 60 |
| Φ10R0.5*25*d10*75L | 10 | 0,5 | 25 | 10 | 75 |
| Φ10R1.0*25*d10*75L | 10 | 1,0 | 25 | 10 | 75 |
| Φ10R1.5*25*d10*75L | 10 | 1,5 | 25 | 10 | 75 |
| Φ10R2.0*25*d10*75L | 10 | 2,0 | 25 | 10 | 75 |
| Φ10R3.0*25*d10*75L | 10 | 3,0 | 25 | 10 | 75 |
Instrucciones:
1. Antes de usar el molino de extremo del carburo, mida por favor la desviación de la herramienta. Si la exactitud de la desviación de la herramienta excede 0.01m m, corríjala por favor antes del corte.
2. Cuanto más corto el carburo e extiende fuera del collar, el mejor. Si la herramienta amplía hacia fuera más largo, reduzca la velocidad, velocidad de alimentación o cantidad el cortar.
3. En caso de la vibración o del sonido anormal durante el corte, reduzca por favor la velocidad y se mejora cortar cantidad hasta la situación.
4. Rocíe el tipo y el tipo del jet del aire se prefiere para el enfriamiento de acero, que puede mejorar el efecto del uso del molino de extremo del carburo.
5. Nota: No conveniente para las máquinas de poca velocidad tales como tabla rotatoria y taladro de mano eléctrico.
Usos:
el acero Pre-endurecido, acero inoxidable, muere la placa de acero, de acero, acero a prueba de calor, tubo, cobre y aluminio, arrabio, metal no ferroso, madera, plástico, FRP y así sucesivamente. Operación de fines generales que ranura, el rilling, perfilando.
Q1. La herramienta se rompe al cortar adentro o sacando el objeto
El nivel de entrada y la profundidad de corte pueden ser reducidos, y la longitud de filo se puede acortar al mínimo de la longitud necesaria.
Q2. Roturas de la herramienta durante trabajar a máquina normal
Reduzca el nivel de entrada y la profundidad de corte.
La herramienta será apaciguada.
Substituya el collar de la abrazadera o de la primavera.
La herramienta con alto número del filo cambia la herramienta con número bajo del filo para mejorar retiro del microprocesador y para prevenir bloqueo del microprocesador.
Substituya la molienda en seco por la molienda en húmedo (usando el líquido que corta), y utilícela con el arma del tubo de vórtice para reducir temperatura de la herramienta y para evitar el recalentamiento de la herramienta.
Si la dirección flúida de la fuente de la molienda en húmedo se cambia del frente al top posterior o transversal oblicuo, el flujo del líquido refrigerador debe ser suficiente.
Q3. La herramienta se rompe cuando los cambios de dirección de la alimentación
(1) la interpolación del arco del uso (máquina-herramienta del NC), o para temporalmente (temporalmente) la alimentación.
(2) reduce (disminuir) la alimentación antes y después del cambio de dirección.
(3) substituye el collar de la abrazadera o de la primavera.
Q4. Problema: Parte de las roturas del final de cuchilla
Chaflane las esquinas con el pulido manual.
Cambio abajo de moler para arriba a moler.
