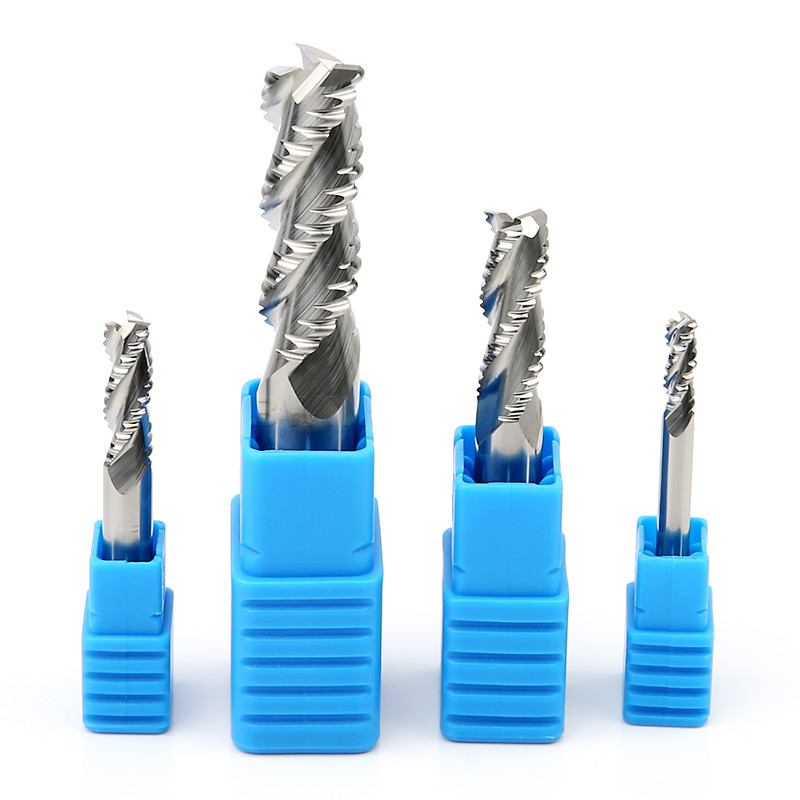

Diente fino del carburo 3 de la flauta del desbaste de extremo de la onda sólida del molino HRC45 para CNC Auliminum
Datos del producto:
| Lugar de origen: | China |
| Nombre de la marca: | BWIN |
| Número de modelo: | Φ6*15*d6*50L-3T HRC45 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1pcs/caja |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Caja de plástico |
| Tiempo de entrega: | 7 días laborables |
| Condiciones de pago: | T/T, Western Union |
| Capacidad de la fuente: | 1-10000 piezas 7 días |
|
Información detallada |
|||
| Nombre de producto: | Molino de extremo del desbaste del CNC Auliminum | MODELO: | Desbaste Endmill de Auliminum de la flauta HRC45 3 |
|---|---|---|---|
| Material: | Fresa del carburo sólido | pieza de trabajo: | Aluminio |
| Uso: | El moler | Capa: | AlTiN |
| CDH: | HRC45 | Característica: | Polaco del borde |
| Uso: | El moler áspero | Paquete: | 1pcs/caja |
| Resaltar: | Molino de extremo del desbaste de 3 flautas,Molino de extremo del desbaste del CNC Auliminum,Molinos de extremo sólidos del desbaste del carburo HRC45 |
||
Descripción de producto
Característica:
- Sostenido y empresa
- Antisísmico y desgaste-resistente
- Sección lisa y delicada
- Funcionamiento estable
- Vida de servicio larga
Descripción:
- La fresa del desbaste de la flauta HRC45 3 tiene un diseño de proceso de pulido fino, una alta sección del final, aguda y firme, lisa y lisa sin las rebabas; Diseño triangular del borde de la cuesta, un volumen que corta más grande comparado con el mismo período de año pasado, realizando el alto proceso de alimentación, y mejorando eficacia por el 50%; Eldiseñograndedelsurco, retiro rápido del microprocesador, reduce desgaste de la herramienta y mejorar eficacia del corte de la herramienta; La caña recta estándar, tolerancia H6 del diámetro de caña, el diseño inferior del chaflán es conveniente para afianzar con abrazadera, reducir el rasguño entre la caña de la herramienta y el accesorio, y mejorar la vida del accesorio.
Parámetros que muelen:
| Molino de extremo del desbaste del carburo HRC45 |
Longitud de la herramienta | fz&v | |||||
| Cortocircuito |
1 |
||||||
| Long1 | 0,9 | ||||||
| Overlength | 0,8 | ||||||
| Especialidad | 0,6 | ||||||
| Tipo | Material |
Fuerza ² de N/mm
Dureza HRC |
Enfriamiento | ||||
| Aire |
Corte seco |
Lubricante del líquido | |||||
| P | Pi |
P1.1 |
Acero estructural no aliado, cortando libremente el acero estructural, el acero carburado y el acero apagado y moderado | <700> | √ | √ | √ |
| P1.2 | acero apagado y moderado | <1200> | √ | √ | √ | ||
| P2 | P2.1 | Alloyed nitrided el acero de acero y apagado y moderado de acero, carburado | <900> | √ | √ | √ | |
| P2.2 | Acero de herramienta, llevando el acero, el acero de la primavera y el acero de alta velocidad | <1400> | √ | √ | |||
| P3 | P3.1 | Acero de herramienta, llevando el acero, el acero de la primavera y el acero de alta velocidad | <900> | √ | √ | √ | |
| P3.2 | Acero de herramienta, llevando el acero, el acero de la primavera y el acero de alta velocidad | <1500> | √ | √ | |||
 |
Sloting | |||||||||||
| Vc (m/min) |
fz (mm/Tooth) | |||||||||||
| Diámetro | ||||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
| 112 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 92 | 0,01 | 0,017 | 0,025 | 0,032 | 0,038 | 0,045 | 0,056 | 0,065 | ||||
| 100 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
| 72 | 0,009 | 0,015 | 0,022 | 0,028 | 0,034 | 0,04 | 0,05 | 0,058 | ||||
| 64 | 0,01 | 0,018 | 0,025 | 0,032 | 0,039 | 0,045 | 0,057 | 0,066 | ||||
| 56 | 0,009 | 0,016 | 0,023 | 0,029 | 0,036 | 0,041 | 0,052 | 0,06 | ||||
|
Desbaste | |||||||||||
| Vc (m/min) |
fz (mm/Tooth) | |||||||||||
| Diámetro | ||||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 16 | 20 | |||||
| 228 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 208 | 0,017 | 0,029 | 0,042 | 0,054 | 0,065 | 0,071 | 0,095 | 0,11 | ||||
| 184 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
| 144 | 0,015 | 0,026 | 0,037 | 0,048 | 0,058 | 0,068 | 0,085 | 0,098 | ||||
| 132 | 0,017 | 0,03 | 0,042 | 0,054 | 0,066 | 0,077 | 0,096 | 0,112 | ||||
| 112 | 0,015 | 0,027 | 0,039 | 0,05 | 0,060 | 0,07 | 0,088 | 0,102 | ||||
|
Final | ||||||||||
| Vc m/min |
fz (mm/Tooth) | ||||||||||
| Diámetro | |||||||||||
| 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||
| 332 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 272 | 0,026 | 0,046 | 0,066 | 0,085 | 0,103 | 0,12 | 0,135 | 0,15 | 0,162 | 0,173 | |
| 304 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
| 212 | 0,023 | 0,041 | 0,059 | 0,076 | 0,092 | 0,107 | 0,121 | 0,134 | 0,145 | 0,155 | |
| 196 | 0,027 | 0,047 | 0,067 | 0,086 | 0,104 | 0,122 | 0,137 | 0,152 | 0,165 | 0,177 | |
| 168 | 0,024 | 0,043 | 0,061 | 0,079 | 0,095 | 0,111 | 0,125 | 0,139 | 0,150 | 0,161 | |
- Si el molino de extremo siguiente del desbaste del carburo no puede cumplir sus requisitos, apoyamos al OEM modificamos la producción para requisitos particulares. El diámetro 0.2m m a 25m m, de la longitud total de 50m m a 200m m, de 4F, de 5F, de 6F, de 8F y del logotipo se puede modificar para requisitos particulares, incluyendo la fresa de extremo del tamaño de la pulgada. Éntrenos en contacto con por favor para seleccionar o para modificar el molino de extremo para requisitos particulares no estándar del desbaste del carburo según sus necesidades.
| Especificación | Diámetro de la flauta (D) | Longitud de la flauta (c) | Diámetro de la caña (D) | Largura total (L) |
| Φ4*10*d4*50L | 4 | 10 | 4 | 50 |
| Φ5*13*d5*50L | 5 | 13 | 5 | 50 |
| Φ6*15*d6*50L | 6 | 15 | 6 | 50 |
| Φ8*20*d8*60L | 8 | 20 | 8 | 60 |
| Φ10*25*d10*75L | 10 | 25 | 10 | 75 |
| Φ12*30*d12*75L | 12 | 30 | 12 | 75 |
| Φ8*35*d8*100L | 8 | 35 | 8 | 100 |
| Φ10*40*d10*100L | 10 | 40 | 10 | 100 |
| Φ12*45*d12*100L | 12 | 45 | 12 | 100 |
| Φ14*45*d14*100L | 14 | 45 | 14 | 100 |
| Φ16*45*d16*100L | 16 | 45 | 16 | 100 |
| Φ18*45*d18*100L | 18 | 45 | 18 | 100 |
| Φ20*45*d20*100L | 20 | 45 | 20 | 100 |
Instrucciones:
1. Antes de usar el molino de extremo del desbaste del carburo, mida por favor la desviación de la herramienta. Si la exactitud de la desviación de la herramienta excede 0.01m m, corríjala por favor antes del corte.
2. Cuanto más corto es el molino de extremo del desbaste del carburo, extiende fuera del collar, el mejor. Si la herramienta amplía hacia fuera más largo, reduzca la velocidad, velocidad de alimentación o cantidad el cortar.
3. En caso de la vibración o del sonido anormal durante el corte, reduzca por favor la velocidad y se mejora cortar cantidad hasta la situación.
4. Rocíe el tipo y el tipo del jet del aire se prefiere para el enfriamiento de acero, que puede mejorar el efecto del uso del molino de extremo del carburo.
5. Nota: No conveniente para las máquinas de poca velocidad tales como tabla rotatoria y taladro de mano eléctrico.
Usos:
el acero Pre-endurecido, acero inoxidable, muere la placa de acero, de acero, acero a prueba de calor, tubo, cobre y aluminio, arrabio, metal no ferroso, madera, plástico, FRP y así sucesivamente. Operación de fines generales que ranura, el rilling, perfilando.
Q1. La herramienta se rompe al cortar adentro o sacando el objeto
El nivel de entrada y la profundidad de corte pueden ser reducidos, y la longitud de filo se puede acortar al mínimo de la longitud necesaria.
Q2. Roturas de la herramienta durante trabajar a máquina normal
Reduzca el nivel de entrada y la profundidad de corte.
La herramienta será apaciguada.
Substituya el collar de la abrazadera o de la primavera.
La herramienta con alto número del filo cambia la herramienta con número bajo del filo para mejorar retiro del microprocesador y para prevenir bloqueo del microprocesador.
Substituya la molienda en seco por la molienda en húmedo (usando el líquido que corta), y utilícela con el arma del tubo de vórtice para reducir temperatura de la herramienta y para evitar el recalentamiento de la herramienta.
Si la dirección flúida de la fuente de la molienda en húmedo se cambia del frente al top posterior o transversal oblicuo, el flujo del líquido refrigerador debe ser suficiente.
Q3. La herramienta se rompe cuando los cambios de dirección de la alimentación
(1) la interpolación del arco del uso (máquina-herramienta del NC), o para temporalmente (temporalmente) la alimentación.
(2) reduce (disminuir) la alimentación antes y después del cambio de dirección.
(3) substituye el collar de la abrazadera o de la primavera.
Q4. Problema: Parte de las roturas del final de cuchilla
Chaflane las esquinas con el pulido manual.
Cambio abajo de moler para arriba a moler.
