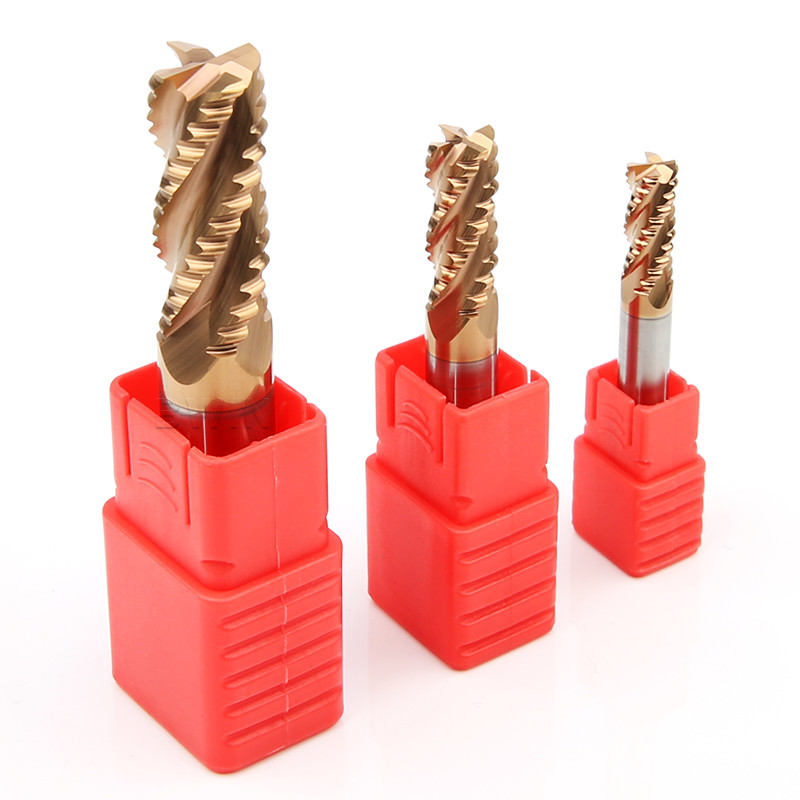

• 4 acero de aleación sólido del molino de extremo del carburo del desbaste de las flautas HRC55
4 acero de aleación sólido del molino de extremo del carburo del desbaste de las flautas HRC55

4 acero de aleación sólido del molino de extremo del carburo del desbaste de las flautas HRC55

Datos del producto:

Lugar de origen: China
Nombre de la marca: BWIN
Número de modelo: Φ8*20*d8*60L-4T HRC45

Pago y Envío Términos:

Cantidad de orden mínima: 50pcs
Precio: negotiable
Detalles de empaquetado: Caja plástica
Tiempo de entrega: 7 días del trabajo
Condiciones de pago: T/T, Western Union
Capacidad de la fuente: 1-10000pcs 7days
Mejor precio Contacto

Información detallada
Nombre de producto: fresa áspera del molino de extremo de 4 flautas Modelo: Φ5*13*d5*50L-4T HRC45
Material: fresa sólida de extremo del desbaste del carburo Objeto: Acero de aleación
Uso: Fresadora Capa: Sin recubrimiento
HRC: HRC55 Característica: molinos de extremo del alto rendimiento
Uso: Herramienta que muele del CNC Paquete: 1pcs/box
Resaltar:

Molino de extremo del carburo del desbaste de 4 flautas

,

Molino de extremo del carburo del desbaste HRC55

,

Molinos de extremo del desbaste del carburo HRC55

Descripción de producto

Descripción del molino de extremo del desbaste

  • Capa, estables de alta calidad y no fáciles llevar
  • El tratamiento antisísmico de la estabilización y del endurecimiento rechaza romper el cuchillo
  • El diseño grande del diámetro de base aumenta rigidez de la herramienta y resistencia sísmica
  • El diseño que chaflana exacto de la manija ahorra la época para el reemplazo de la herramienta



Parámetros que muelen del molino de extremo del desbaste

Molino de extremo del desbaste del carburo HRC55 Longitud de la herramienta fz&v
Cortocircuito 1
Long1 0,9
Overlength 0,8
Especialidad 0,6
Tipo Material Fuerza
² de N/mm

Dureza
HRC		 Enfriamiento
Aire Corte seco Lubricante del líquido
P Pi P1.1 Acero estructural no aliado, cortando libremente el acero estructural, el acero carburado y el acero apagado y moderado <700>√ √ √
P1.2 acero apagado y moderado <1200>√ √ √
P2 P2.1 Alloyed nitrided el acero de acero, carburado y el acero apagado y moderado <900>√ √ √
P2.2 Acero de herramienta, llevando el acero, el acero de la primavera y el acero de alta velocidad <1400>√   √
P3 P3.1 Acero de herramienta, llevando el acero, el acero de la primavera y el acero de alta velocidad <900>√ √ √
P3.2 Acero de herramienta, llevando el acero, el acero de la primavera y el acero de alta velocidad <1500>√   √
M M1 M1.1 acero inoxidable austenítico <700 √   √
M1.2 (Cristal doble) acero inoxidable ferrítico/austenítico <1000     √
M2 M2.1 Acero fundido inoxidable austenítico <700 √   √
M3 M3.1 (Cristal doble) acero fundido inoxidable ferrítico/austenítico <1000     √
K K1 K1.1 Arrabio del grafito de escama (arrabio gris), GJL <300 √ √ √
K2 K2.1 Hierro dúctil, GJS <500 √ √ √
K2.2 Hierro dúctil, GJS 500-800 √ √ √
K2.3 Hierro dúctil, GJS >800 √ √ √
K3 K3.1 El grafito vermicular el arrabio, GJV; Arrabio maleable, GJM <500 √ √ √
K3.2 El grafito vermicular el arrabio, GJV; Arrabio maleable, GJM >500 √ √ √



El ranurar
Vc
(m/min)		 fz (mm/tooth)
Diámetro
2 4 6 8 10 12 14 16 18 20
112 0,01 0,018 0,026 0,034 0,041 0,048 0,054 0,06 0,065 0,069
92 0,01 0,017 0,025 0,032 0,038 0,045 0,0505 0,056 0,061 0,065
100 0,01 0,018 0,026 0,034 0,041 0,048 0,054 0,06 0,065 0,069
72 0,009 0,015 0,022 0,028 0,034 0,04 0,045 0,05 0,054 0,058
64 0,01 0,018 0,025 0,032 0,039 0,045 0,051 0,057 0,062 0,066
56 0,009 0,016 0,023 0,029 0,036 0,041 0,0465 0,052 0,056 0,06
44 0,007 0,012 0,018 0,023 0,027 0,032 0,036 0,04 0,043 0,046
68 0,01 0,018 0,025 0,033 0,04 0,046 0,052 0,058 0,063 0,067
44 0,005 0,009 0,012 0,016 0,019 0,022 0,025 0,028 0,030 0,032
32 0,006 0,011 0,015 0,02 0,024 0,028 0,0315 0,035 0,0375 0,04
28 0,005 0,009 0,013 0,016 0,02 0,023 0,031 0,039 0,036 0,033
32 0,007 0,012 0,017 0,021 0,026 0,03 0,034 0,038 0,041 0,044
32 0,005 0,009 0,013 0,017 0,021 0,024 0,027 0,03 0,0325 0,035
120 0,017 0,031 0,044 0,056 0,068 0,08 0,09 0,1 0,05575 0,0115
112 0,015 0,026 0,037 0,048 0,058 0,068 0,0765 0,085 0,0915 0,098
92 0,012 0,022 0,031 0,039 0,048 0,056 0,063 0,07 0,0755 0,081
52 0,007 0,012 0,018 0,023 0,027 0,032 0,036 0,04 0,043 0,046
80 0,012 0,022 0,031 0,039 0,048 0,056 0,063 0,07 0,0755 0,081
76 0,01 0,018 0,026 0,034 0,041 0,048 0,054 0,06 0,0645

0,069



Desbaste
Vc
(m/min)		 fz (mm/tooth)
Diámetro
2 4 6 8 10 12 14 16 18 20
228 0,018 0,031 0,045 0,057 0,070 0,081 0,091 0,101 0,110 0,118
208 0,017 0,029 0,042 0,054 0,065 0,071 0,083 0,095 0,103 0,11
184 0,018 0,031 0,045 0,057 0,070 0,081 0,091 0,101 0,110 0,118
144 0,015 0,026 0,037 0,048 0,058 0,068 0,077 0,085 0,092 0,098
132 0,017 0,03 0,042 0,054 0,066 0,077 0,087 0,096 0,104 0,112
112 0,015 0,027 0,039 0,05 0,060 0,07 0,079 0,088 0,095 0,102
92 0,012 0,021 0,03 0,038 0,046 0,054 0,061 0,068 0,073 0,078
140 0,017 0,03 0,043 0,055 0,067 0,078 0,088 0,098 0,106 0,114
92 0,008 0,015 0,021 0,027 0,032 0,038 0,043 0,047 0,051 0,055
60 0,011 0,018 0,026 0,033 0,041 0,047 0,053 0,059 0,064 0,069
56 0,009 0,015 0,022 0,028 0,034 0,039 0,044 0,049 0,053 0,057
68 0,011 0,02 0,028 0,036 0,044 0,051 0,0575 0,064 0,069 0,074
60 0,009 0,016 0,022 0,029 0,035 0,041 0,046 0,051 0,055 0,059
248 0,03 0,052 0,074 0,096 0,0116 0,135 0,152 0,169 0,1825 0,196
228 0,025 0,044 0,063 0,081 0,099 0,115 0,1295 0,144 0,155 0,166
184 0,021 0,037 0,052 0,067 0,081 0,095 0,1065 0,118 0,1275 0,137
104 0,012 0,021 0,03 0,038 0,046 0,054 0,061 0,068 0,073 0,078
164 0,021 0,037 0,052 0,067 0,081 0,095 0,1065 0,118 0,1275 0,137
156 0,018 0,031 0,045 0,057 0,07 0,081 0,091 0,101 0,1095 0,118



Final
Vc
(m/min)		 fz (mm/tooth)
Diámetro
2 4 6 8 10 12 14 16 18 20
332 0,028 0,05 0,07 0,091 0,11 0,128 0,144 0,16 0,173 0,186
272 0,026 0,046 0,066 0,085 0,103 0,12 0,135 0,15 0,162 0,173
304 0,028 0,05 0,07 0,091 0,11 0,128 0,144 0,16 0,173 0,186
212 0,023 0,041 0,059 0,076 0,092 0,107 0,121 0,134 0,145 0,155
196 0,027 0,047 0,067 0,086 0,104 0,122 0,137 0,152 0,165 0,177
168 0,024 0,043 0,061 0,079 0,095 0,111 0,125 0,139 0,150 0,161
136 0,019 0,033 0,047 0,06 0,073 0,085 0,096 0,107 0,116 0,124
204 0,027 0,048 0,068 0,088 0,106 0,124 0,140 0,155 0,168 0,18
136 0,013 0,023 0,033 0,042 0,051 0,06 0,068 0,075 0,081 0,087
92 0,016 0,029 0,041 0,053 0,064 0,075 0,0845 0,094 0,101 0,108
84 0,014 0,024 0,034 0,044 0,053 0,062 0,0695 0,077 0,0835 0,09
100 0,018 0,031 0,045 0,057 0,07 0,081 0,0915 0,102 0,11 0,118
92 0,014 0,025 0,035 0,045 0,055 0,064 0,072 0,08 0,0865 0,093
364 0,047 0,083 0,117 0,151 0,183 0,214 0,2405 0,267 0,149 0,031
332 0,04 0,07 0,1 0,128 0,156 0,182 0,2045 0,227 0,245 0,263
272 0,033 0,058 0,082 0,106 0,128 0,149 0,168 0,187 0,202 0,217
152 0,019 0,033 0,047 0,06 0,073 0,085 0,096 0,107 0,1155 0,124
240 0,033 0,058 0,082 0,106 0,128 0,149 0,168 0,187 0,202 0,217
228 0,028 0,05 0,07 0,091 0,011 0,128 0,144 0,16 0,173 0,186



Nota
  • Si el molino de extremo siguiente del desbaste del carburo no puede cumplir sus requisitos, apoyamos al OEM modificamos la producción para requisitos particulares. El diámetro 0.2m m a 25m m, de la longitud total de 50m m a 200m m, de 4F, de 5F, de 6F, de 8F y del logotipo se puede modificar para requisitos particulares, incluyendo la fresa de extremo del tamaño de la pulgada. Éntrenos en contacto con por favor para seleccionar o para modificar el molino de extremo para requisitos particulares no estándar del carburo según sus necesidades.
Especificación

Flauta

Diámetro (D)

Flauta

Longitud (c)

Caña

Diámetro (D)

 Largura total (L)
Φ4*10*d4*50L 4 10 4 50
Φ5*13*d5*50L 5 13 5 50
Φ6*15*d6*50L 6 15 6 50
Φ8*20*d8*60L 8 20 8 60
Φ10*25*d10*75L 10 25 10 75
Φ12*30*d12*75L 12 30 12 75
Φ8*35*d8*100L 8 35 8 100
Φ10*40*d10*100L 10 40 10 100
Φ12*45*d12*100L 12 45 12 100
Φ14*45*d14*100L 14 45 14 100
Φ16*45*d16*100L 16 45 16 100
Φ18*45*d18*100L 18 45 18 100
Φ20*45*d20*100L 20 45 20 100


Instrucciones del molino de extremo del desbaste

1. Antes de usar el molino de extremo del desbaste del carburo, mida por favor la desviación de la herramienta. Si la exactitud de la desviación de la herramienta excede 0.01m m, corríjala por favor antes del corte.

2. Cuanto más corto el carburo extiende fuera del collar, el mejor. Si la herramienta amplía hacia fuera más largo, reduzca la velocidad, velocidad de alimentación o cantidad el cortar.

3. En caso de la vibración o del sonido anormal durante el corte, reduzca por favor la velocidad y se mejora cortar cantidad hasta la situación.

4. Rocíe el tipo y el tipo del jet del aire se prefiere para el enfriamiento de acero, que puede mejorar el efecto del uso del molino de extremo del desbaste del carburo.

5. Nota: No conveniente para las máquinas de poca velocidad tales como tabla rotatoria y taladro de mano eléctrico.



Ventajas

Las herramientas Co., Ltd. de la precisión de BWIN fueron establecidas en 2014, especializándose en la producción técnica del desarrollo y del producto de herramientas de carburo cementado, e introdujeron centros de pulido de la herramienta de alta precisión en Suiza y Alemania. La producción de fresas y de metal que procesan con las herramientas de carburo sólidas, y puede emprender el diseño y la fabricación de herramientas no estándar. Nuestra compañía selecciona la marca “Kena”, “Sumitomo” y barras nacionales del carburo cementado como materias primas, utiliza las herramientas de la precisión suiza y los detectores de medición de la herramienta, y controla estrictamente el proceso de producción para asegurar la calidad de herramientas.

La compañía tiene una considerable fuerza técnica, capacidad de producción fuerte, gestión científica, y el propósito de la “supervivencia por la calidad, desarrollo por la reputación”, guarda el avanzar para proveer de clientes mejores productos.



Usos del molino de extremo del desbaste

De uso general para ranurar, el lado moliendo, el moler de cara, el trabajar a máquina áspero y semi-acabamiento de los materiales suaves del metal tales como aleación de aluminio y aleación de cobre

Fresa del CNC 6m m 3 molino de extremo de Endmill de la alimentación del carburo sólido del tungsteno de 4 flautas alto



FAQ

Q1. La herramienta se rompe al cortar adentro o sacando el objeto

Solución: El nivel de entrada y la profundidad de corte pueden ser reducidos, y la longitud de filo se puede acortar al mínimo de la longitud necesaria.

Q2. La herramienta está quebrada durante trabajar a máquina normal

Resolutivo:

(1) reduce nivel de entrada y profundidad de corte.

(2) realiza el tratamiento de la estabilización en la herramienta.

(3) substituye el collar de la abrazadera o de la primavera.

(4) el número elevado de los filos cambia el número bajo de filos para mejorar retiro del microprocesador y para prevenir el bloqueo del microprocesador.

(5) molienda en seco del cambio a la molienda en húmedo (usando el líquido que corta) y utilizarlo con el arma del tubo de vórtice para reducir temperatura de la herramienta y para evitar el recalentamiento de la herramienta.

(6) si la dirección líquida de la fuente de la molienda en húmedo es del frente, se cambia para suministrar el líquido de la parte posterior oblicua o el top transversal, el flujo del líquido refrigerador debe ser suficiente.

Q3. La herramienta se rompe cuando los cambios de dirección de la alimentación

Resolutivo:

(1) la interpolación circular del uso (máquina-herramienta del NC), o para temporalmente (temporalmente) la alimentación.

(2) reduce (disminuir) el nivel de entrada antes y después del cambio de dirección.

(3) substituye el collar de la abrazadera o de la primavera.
